IE4 βιομηχανική σύγχρονη μηχανή μαγνητών 6 Πολωνού μόνιμη, εσωκλειόμενη συνολικά
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επίπεδο αποδοτικότητας: | IE4 | μέγεθος πλαισίων: | Πλαίσιο χυτοσιδήρου H80~355 |
|---|---|---|---|
| Φάση: | Τριφασικός | πόλος: | 6 |
| Υψηλό φως: | μόνιμου μαγνήτη dc κινητήρα,τριφασική σύγχρονη μηχανή |
||

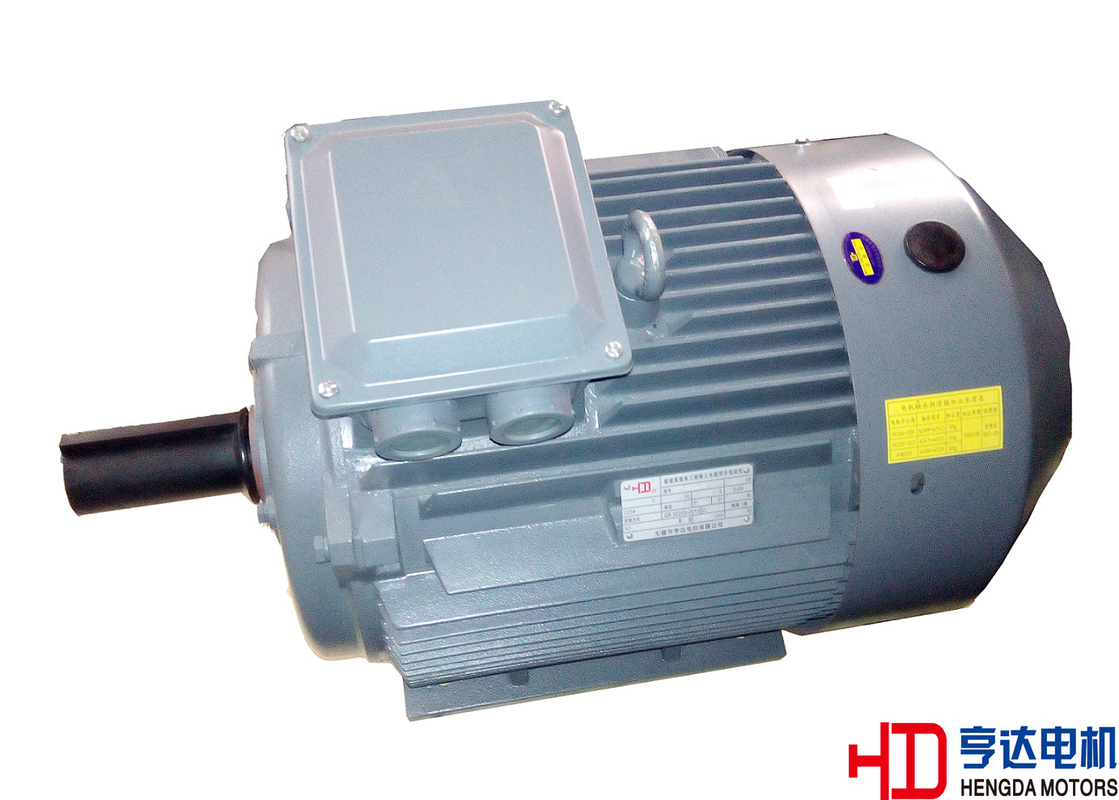

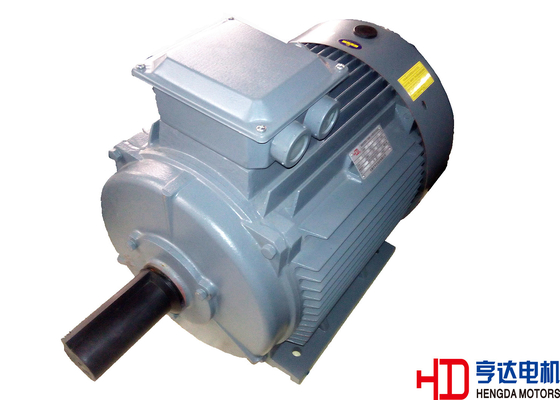

IE4 βιομηχανική σύγχρονη μηχανή μαγνητών 6 Πολωνού μόνιμη, εσωκλειόμενη συνολικά
|
Περιβαλλοντικός |
|
|
Σειρά θερμοκρασίας: |
-15~40℃ |
|
Περιβαλλοντική υγρασία: |
90%less από τη σχετική υγρασία |
|
Ύψος: |
λιγότερο από 1000m επάνω από τη θάλασσα - επίπεδο |
|
Περιβαλλοντική συνθήκη: |
κανένα αέριο καυστικότητας, καμία σκόνη, καμία βαριά διανοητική ρύπανση, καμία φλόγα, καμία αλατισμένη κρυστάλλωση |
|
Δύναμη ανεφοδιασμού: |
|
|
Μεταβλητή τάσης |
±5% |
|
μεταβλητή συχνότητας |
±2% συνδυάζουν τη μεταβλητή τάσης και συχνότητας: ±5% |
|
|
|
|
Τυποποιημένο χαρακτηριστικό γνώρισμα: |
|
|
Πρότυπα |
IEC το /DIN |
|
Προστατεύστε το χαρακτηριστικό γνώρισμα |
Συνολικά εσωκλειόμενος |
|
Σειρά παραγωγής |
0.55~250KW |
|
Τάση |
380V |
|
Συχνότητα |
50HZ |
|
Κατηγορία προστασίας |
IP55 |
|
Μόνωση |
F/B |
|
Μοντάρισμα |
IMB3 το /IMB35/IMV1 ή με το αίτημά σας |
|
Ψύξη |
IC411 |
|
Δασμός |
S1 |
|
Thermometry |
Προαιρετικός |
|
Πιστοποίηση |
ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, CE, ISO9001 |
|
Οι ειδικές μηχανές μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις των πελατών |
|
Έννοια του κώδικα τύπων
Ανοχή
Οι μόνιμες μηχανές μαγνητών μπορούν να αντισταθούν εκτιμημένο το 1.5times ρεύμα για 2 λεπτά περιστασιακά πέρα από το ρεύμα. Επίσης η μηχανή μπορεί να αντισταθεί τη 1.5 φορές μέγιστη εκτιμημένη ταχύτητα για 2 λεπτά όταν no-load.
Σύμφωνα με IEC60034, οι μηχανές σχεδιάζονται μπορούν να αντισταθούν εκτιμημένη τη 1.5times τάση και το εκτιμημένο ρεύμα για 2 λεπτά.
Βγάλτε τη ροπή
Βγάλτε τη ροπή είναι ένας σημαντικός δείκτης για να απεικονίσει την ικανότητα υπερφόρτωσης REPMSM. Βγάλτε τη ροπή της σειράς XYT είναι στη σειρά 2.0~2.5 που εξασφαλίζουν καλή ικανότητα υπερφόρτωσης.
Κάτω από τον όρο του καυτού κράτους και τη ροπή που αυξάνεται, REPMSM μπορεί να αντισταθεί διευκρινισμένος βγάζει τις τιμές ροπής (ανοχή) για 15s. Σε αυτό το σημείο, η τάση και η συχνότητα πρέπει να διατηρηθούν στην εκτιμημένη αξία.
Ένωση και Drive
Η μηχανή σειράς XYT συνδέει με το φορτίο μέσω του συζευκτήρα ή της ζώνης που είναι έξω από το πεδίο του ανεφοδιασμού ενός μηχανών κατασκευαστή.
Η μηχανή σειράς XYT έχει τον ενιαίο άξονα, μπορούμε να παραγάγουμε το διπλό άξονα εάν ανάγκη. Ο δεύτερος μπορεί να παραδώσει την εκτιμημένη δύναμη, αλλά μόνο μπορεί να είναι οδηγημένος από τη σύζευξη.
Τεχνική προδιαγραφή (6 pole/1000r/min 380V/50HZ)
|
Τύπος μηχανών |
Εκτιμημένη δύναμη |
Τρέχων |
Παράγοντας δύναμης |
Αποδοτικότητα |
Κλειδωμένο ρεύμα |
Κλειδωμένη ροπή |
Βγάλτε τη ροπή |
Βάρος |
|
|
Εκτιμημένο ρεύμα |
Εκτιμημένη ροπή |
Εκτιμημένη ροπή |
|||||||
|
KW |
HP |
380V Ina |
cosΦ |
η% |
Ist/IN |
Tst/TN |
TM/TN |
κλ |
|
|
Xyt80m2-6 |
0.55 |
0.75 |
0.85 |
0.98 |
82.4 |
3.1 |
5.5 |
2.3 |
19 |
|
Xyt90s-6 |
0.75 |
1 |
1.2 |
0.98 |
83.0 |
3.1 |
5.5 |
2.3 |
23 |
|
Xyt90l-6 |
1.1 |
1.5 |
1.7 |
0.98 |
84.1 |
3.1 |
5.5 |
2.3 |
25 |
|
Xyt100l-6 |
1.5 |
2 |
2.4 |
0.98 |
86.2 |
3.1 |
5.5 |
2.3 |
33 |
|
Xyt112m-6 |
2.2 |
3 |
3.4 |
0.98 |
87.2 |
3.1 |
6.5 |
2.3 |
39 |
|
Xyt132s-6 |
3 |
4 |
4.7 |
0.98 |
88.7 |
3.1 |
6.5 |
2.3 |
56 |
|
Xyt132m1-6 |
4 |
5.5 |
6.2 |
0.98 |
89.7 |
3.1 |
6.5 |
2.3 |
71 |
|
Xyt132m2-6 |
5.5 |
7.5 |
8.6 |
0.98 |
90.2 |
3.1 |
6.5 |
2.3 |
75 |
|
Xyt160m-6 |
7.5 |
10 |
11.6 |
0.98 |
91.5 |
3.0 |
6.5 |
2.3 |
108 |
|
Xyt160l-6 |
11 |
15 |
17.1 |
0.98 |
92.8 |
3.0 |
6.5 |
2.2 |
131 |
|
Xyt180l-6 |
15 |
20 |
23.3 |
0.98 |
93.1 |
3.0 |
7.0 |
2.2 |
171 |
|
Xyt200l1-6 |
18.5 |
25 |
28.7 |
0.98 |
93.8 |
3.0 |
7.0 |
2.2 |
216 |
|
Xyt200l2-6 |
22 |
30 |
34.2 |
0.98 |
93.9 |
3.0 |
7.0 |
2.2 |
225 |
|

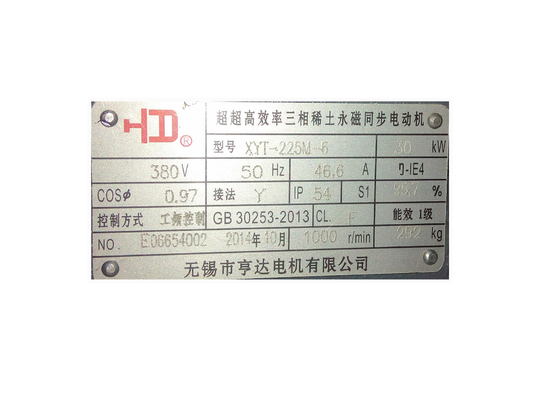

Xyt225m-6 |
30 |
40 |
46.6 |
0.98 |
94.3 |
2.9 |
7.0 |
2.2 |
292 |
|
Xyt250m-6 |
37 |
50 |
57.4 |
0.98 |
94.6 |
2.9 |
7.0 |
2.2 |
408 |
|
Xyt280s-6 |
45 |
60 |
69.9 |
0.98 |
94.9 |
2.9 |
7.0 |
2.2 |
465 |
|
Xyt280m-6 |
55 |
75 |
85.4 |
0.98 |
95.2 |
2.9 |
7.0 |
2.2 |
540 |
|
Xyt315s-6 |
75 |
100 |
116.4 |
0.98 |
95.4 |
2.8 |
7.0 |
2.2 |
861 |
|
Xyt315m-6 |
90 |
120 |
139.7 |
0.98 |
95.6 |
2.8 |
7.0 |
2.2 |
940 |
|
Xyt315l1-6 |
110 |
150 |
170.7 |
0.98 |
95.6 |
2.8 |
6.7 |
2.2 |
1110 |
|
Xyt315l2-6 |
132 |
180 |
204.9 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1175 |
|
Xyt355m1-6 |
160 |
215 |
248.9 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1690 |
|
Xyt355m2-6 |
180 |
240 |
279.4 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1770 |
|
Xyt355m3-6 |
200 |
270 |
310.4 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1870 |
|
Xyt355l1-6 |
225 |
300 |
349.5 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1900 |
|
Xyt355l2-6 |
250 |
335 |
388.1 |
0.98 |
95.8 |
2.8 |
6.7 |
2.2 |
1980 |
Περιγραφή:
Είναι καλά - γνωστός ότι ανταλλαγές μηχανών ηλεκτρικές στη μηχανική ενέργεια βασισμένη στο μαγνητικό πεδίο. Υπό τους ίδιους όρους φόρτωσης, έναντι των ασύγχρονων μηχανών, οι μόνιμες σύγχρονες μηχανές μαγνητών έχουν το λιγότερες ρεύμα στατών και τις απώλειες χαλκού στατών.
Χάρι στη σύγχρονη λειτουργία ταχύτητας, συγχρονικές μηχανές μαγνητών σπάνιας γης οι μόνιμες (REPMSM) δεν έχουν την ολίσθηση μεταξύ του στάτη και ο στροφέας, επίσης δεν έχει τις απώλειες χαλκού και τις απώλειες σιδήρου κατά τη διάρκεια της σταθερής λειτουργίας, έτσι οι μηχανές μπορούν να έχουν το μικρότερο ανεμιστήρα και τις λιγότερες απώλειες εξαερισμού.
REPMSM δεν έχει το αντιδραστικό ρεύμα διέγερσης, έτσι ο παράγοντας δύναμής του μπορεί να ενισχυθεί σημαντικά στον περιορισμό value1.0. Εν περιλήψει, έναντι των ασύγχρονων μηχανών, REPMSM έχει τις λιγότερες απώλειες και την υψηλή αποδοτικότητα (περισσότερο από 4%~8%), ειδικά να τρέξει κατά τη διάρκεια 20%~120% εκτίμησε το φορτίο, REPMSM μπορεί να κρατήσει τον παράγοντα υψηλής αποδοτικότητας και δύναμης, η ενέργεια - η αποταμίευση μπορεί να είναι προφανέστερη κατά τη διάρκεια του ελαφριού φορτίου.
Στηργμένος σε τόσα πολλά έτη πρακτικής, αναπτύσσουμε τη μηχανή σειράς XYT που απευθύνεται στην αντλία, ανεμιστήρας, συμπιεστής, υφαντικά μηχανήματα, μεταλλουργία, πετρέλαιο, χημική ουσία και ούτω καθεξής.
Τα εξής ως επιλογές ή αίτημα του πελάτη:
Κατηγορία προστασίας IP56
Διαστημική θερμάστρα
Προστάτης θερμότητας
Ανιχνευτής δόνησης
Ειδική τοποθετώντας διάσταση και διάσταση άξονων
Χαμηλή δόνηση και χαμηλού θορύβου
Φέρον θερμόμετρο PT100 (μέγεθος πλαισίων H180 και ανωτέρω)
Άνεμος θερμόμετρο PT100
PTC/PTO
Ειδική ζωγραφική
Ειδικές τάση και συχνότητα
Πλαίσιο αλουμινίου
Άλλοι
Εφαρμογές:
Μπορούν να χρησιμοποιηθούν ευρέως για την οδήγηση των διάφορων κοινών μηχανών και των εξοπλισμών όπως οι συμπιεστές, οι ανεμιστήρες, οι υδραντλίες, το κλωστοϋφαντουργικό προϊόν και οι θραυστήρες. Επιπλέον μπορούν να λειτουργήσουν ως πρωταρχική μηχανή στους σχετικά αυστηρούς όρους συμπεριλαμβανομένου του πετρελαίου, της χημικής ουσίας, του φαρμακευτικού είδους και των εξορυκτικών βιομηχανιών.
